Вертикальный обрабатывающий центр с ЧПУ

Решения для металлообработки на станках с ЧПУ

Универсальный станок для фрезерования, растачивания, сверления, развертки, нарезания резьбы и других операций по обработке

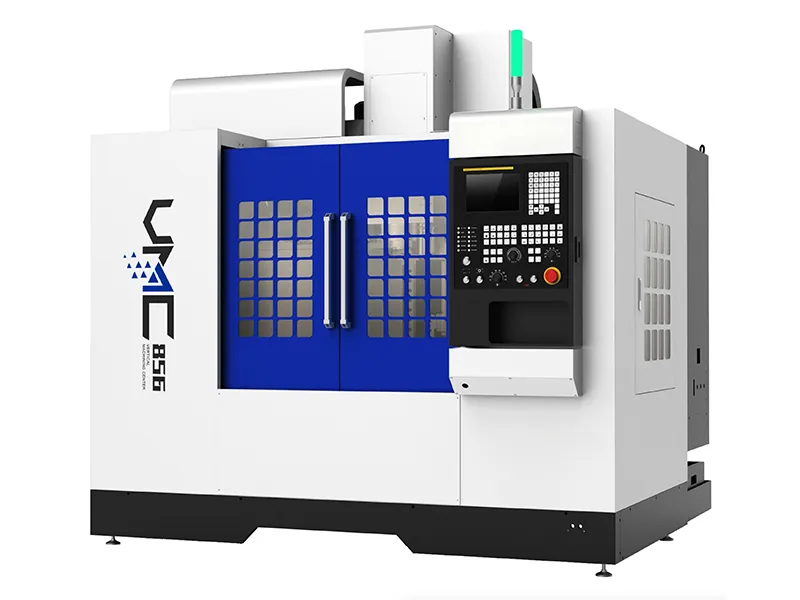

Вертикальный обрабатывающий центр с ЧПУ

Вертикальный обрабатывающий центр с ЧПУ

Вертикальный обрабатывающий центр с ЧПУ представляет собой высокопроизводительную многофункциональную систему, разработанную для изготовления сложных деталей в различных отраслях, включая автомобилестроение, производство пресс-форм, машиностроение, 5G-коммуникации и медицинские устройства. Данный обрабатывающий центр способен выполнять различные операции по фрезеровке, растачиванию, сверлению, развертыванию и нарезанию резьбы за один проход, значительно сокращая время обработки, а также повышая общую точность и оптимизируя процессы многооперационной обработки. Оснащенный системами автоматической смены инструмента (ATC), централизованной смазки, охлаждения и удаления стружки, он гарантирует высоконадежную и точную обработку как при прототипировании, так и в серийном производстве.

Запросить цену
Ключевые функциональные компоненты

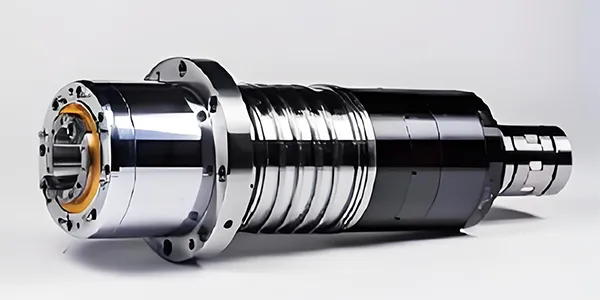

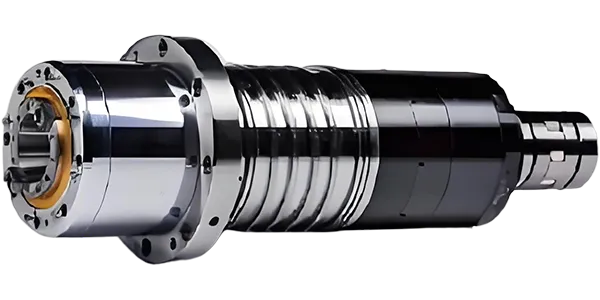

Шпиндель
Центр оснащен шпинделем с прямым приводом на 12 000 об/мин и дополнительной конфигурацией с ременным приводом на 8 000 об/мин.
Централизованная система воздушной продувки поддерживает чистоту держателя инструментов, повышая точность обработки.
Воздушно-масляная защита предотвращает попадание пыли и влаги в подшипники шпинделя, сохраняя смазку и значительно продлевая срок его службы.
Балансировка шпинделя выполняется на IRD (интегрированные исследования и разработки) оборудовании для динамической балансировки, снижая вибрации и предотвращая резонанс при высокоскоростной работе, что гарантирует стабильную точность резания.

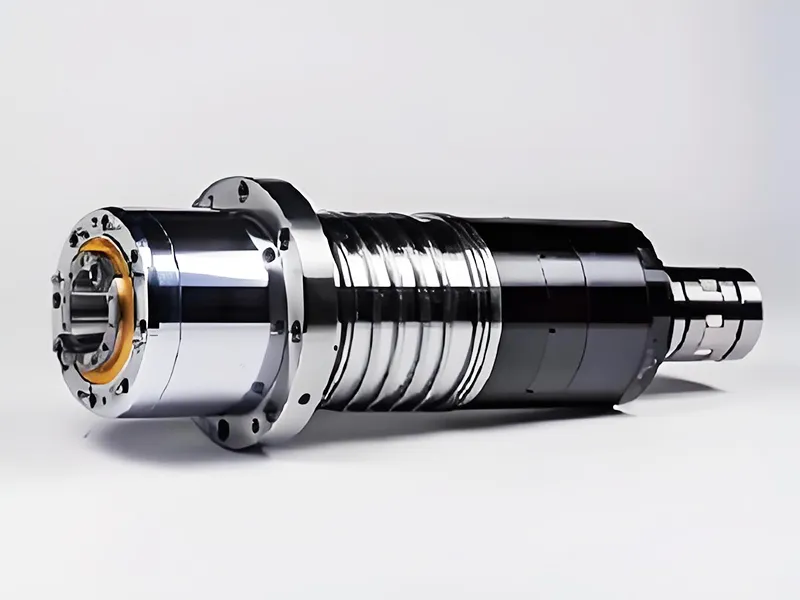

Шпиндель

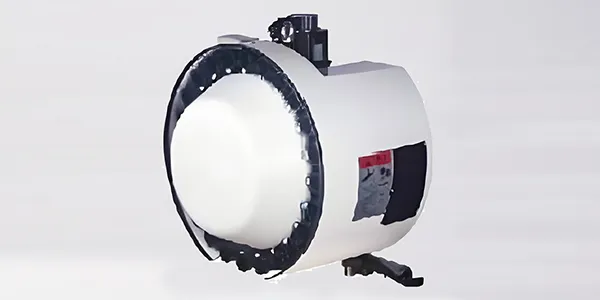

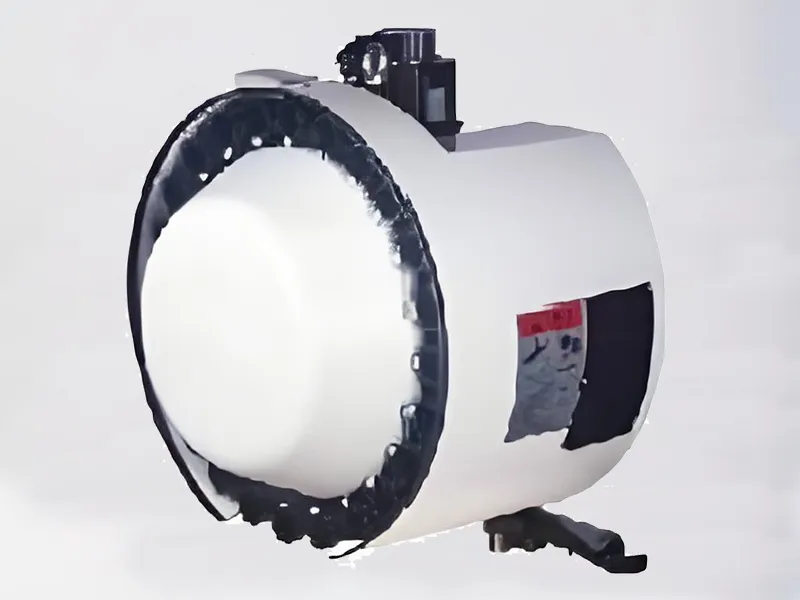

Инструментальный магазин
Механизм автоматической смены инструмента
Инструментальный магазин стандартной вместимостью 24 инструмента с возможностью расширения до 32 инструментов.
Оснащен двумя роликовыми подшипниками, пневматической самоблокировкой, двухступенчатым позиционированием и герметичной водонепроницаемой конструкцией.
Поддерживает быструю смену инструмента всего за 2.5 секунды, повышая эффективность производства и сводя к минимуму время простоя.
Инструментальный магазин
Технические характеристики
Модель Ед. измерения VMC645 VMC856 VMC960 VMC1165 VMC1370 VMC1580
Перемещение по осям X/Y/Z мм 600/450/450 820/550/600 900/600/700 1100/650/600 1300/700/700 1500/800/700
Расстояние от торца шпинделя до стола мм 135-585 130-730 130-830 130-730 120-820 150-850
Расстояние от оси шпинделя до колонны мм 488 640 640 710 770 900
Размеры стола (Д×Ш) мм 700×420 1000×550 1000×550 1200×600 1400×700 1700×800
Макс. грузоподъемность кг 250 600 600 800 800 1200
Т- образные пазы (кол-во×ширина×шаг) мм 3×14×125 5×18×100 5×18×100 5×18×100 5×18×125 5×18×140
Тип направляющих   Линейные шаровые Линейные роликовые
Скорость быстрого хода по осям X/Y/Z м/мин 48/48/48 48/48/48 48/48/48 36/36/36 36/36/36 24/24/20
Макс. скорость подачи резца мм/мин 1-10000 1-10000 1-10000 1-10000 1-10000 1-10000
Частота вращения шпинделя об/мин 12000 12000 12000 12000 12000 6000
Шпиндель (модель/диаметр)   BT40/120 BT40/155 BT40/155 BT40/155 BT40/155 BT50/190
Тип привода шпинделя   Прямой Ременной
Мощность двигателя шпинделя кВт 7.5/11 7.5/11 7.5/11 11/15 11/15 15/18.5
Крутящий момент шпинделя Н.м 35.8/70 35.8/70 35.8/70 52.5/95 52.5/95 95.5/118
Емкость инструментального магазина шт. 24 24 24 24 24 24
Макс. диаметр инструмента мм 80/160
(без смежных инструментов)		 110/225
(без смежных инструментов)
Макс. длина инструмента мм 300 300 300 300 300 350
Макс. масса инструмента кг 8 8 8 8 8 20
Время смены инструмента (между инструментами) с 2.5 2.5 2.5 2.5 2.5 3.5
Точность позиционирования по осям X/Y/Z мм 0.008/0.008/0.008
Повторяемость по осям X/Y/Z мм 0.005/0.005/0.005 0.006/0.006/0.006
Система ЧПУ   FANUC. 0i-MF PLUS(S) FANUC 0i-MF PLUS(5) FANUC 0i-MF PLUS(1)

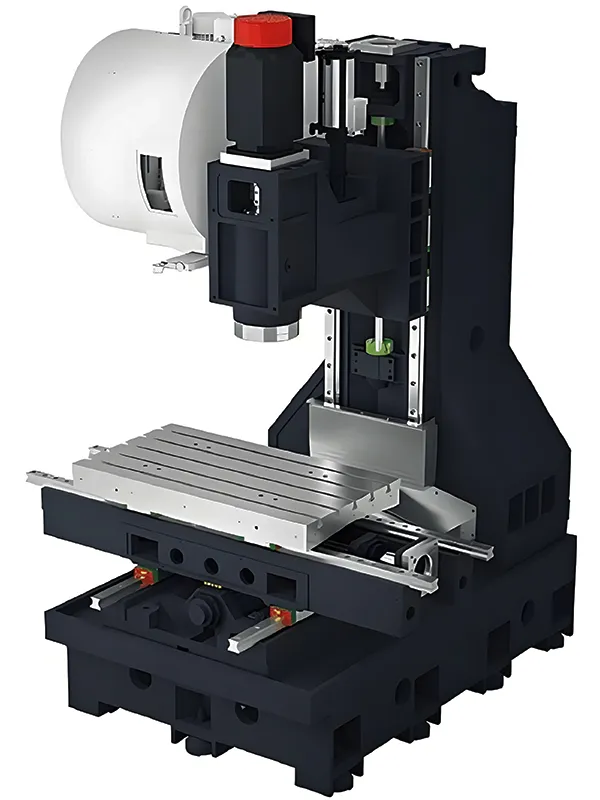

Конструкция повышенной жесткости
Конструкция повышенной жесткости

Вертикально-фрезерный обрабатывающий центр с ЧПУ имеет конструктивно оптимизированную структуру, разработанную с использованием метода анализа конечных элементов (FEA) для превосходной стабильности и точности обработки. Столь передовая разработка гарантирует сохранение высокой жесткости и точности машины в тяжелых рабочих условиях. Ключевые структурные преимущества:

Интегрированная моторная база: снижает упругие деформации и повышает жесткость привода.
Роликовые направляющие класса P: обеспечивают повышенную грузоподъемность и сниженную упругую деформацию при резке в тяжелых условиях эксплуатации.
Шарико-винтовые пары класса C3: предварительно нагруженные шариковые винты в сборе значительно повышают жесткость трансмиссии и сводят к минимуму тепловую деформацию при быстрых перемещениях.
Сверхустойчивая конструкция основания: V-образная колонна с широким пролетом и монолитная станина сводят к минимуму прогибы при работе на высоких скоростях.

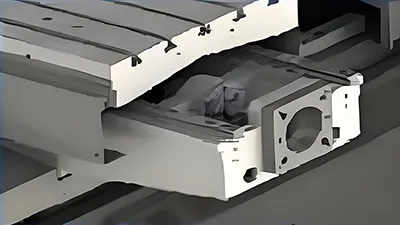

  • Мотор Мотор

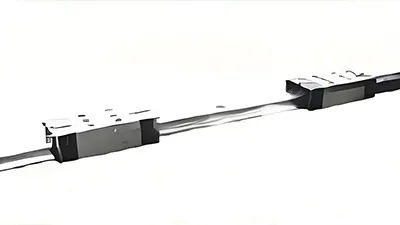

  • Направляющие Направляющие

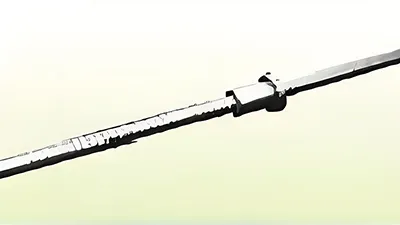

  • Шариковые винты Шариковые винты
