Горизонтальный обрабатывающий центр с ЧПУ

Способен выполнять фрезерование, растачивание, сверление, развертку, нарезание резьбы и другие сложные операции обработки на четырех гранях деталей

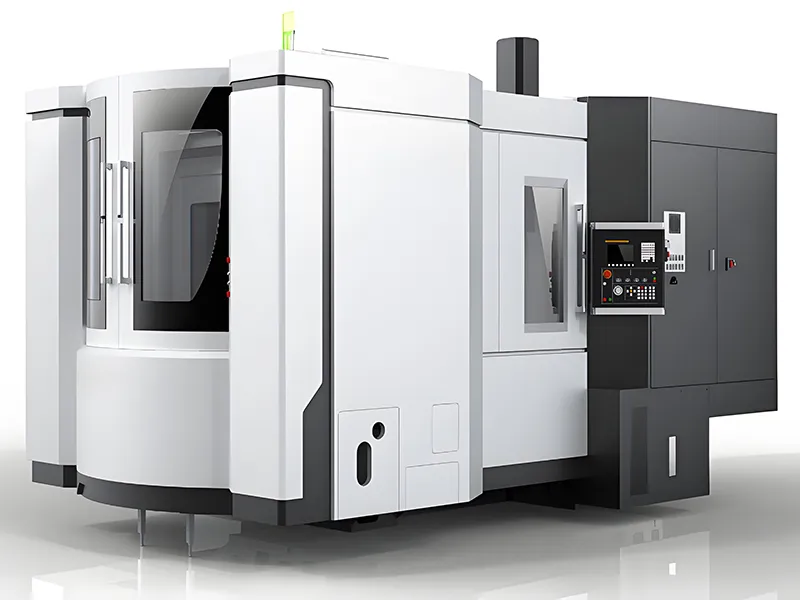

Горизонтальный фрезерный обрабатывающий центр с ЧПУ предназначен для многосторонней прецизионной обработки различных деталей, выполняя фрезерные, расточные, сверлильные, разверточные операции и нарезание резьбы на четырех сторонах заготовки за один проход. Широко применяется в оборонной, аэрокосмической, автомобильной отраслях, производстве пресс-форм и машиностроении. Благодаря горизонтальной ориентации шпинделя и поворотному столу способен выполнять высокоточную многооперационную обработку, особенно для деталей с жесткими допусками и сокращенным циклом переналадки.

Запросить цену
Технические характеристики
Модель HMC400 HMC500 HMC630 HMC800 HMC1250
Размеры стола (Д×Ш) (мм) 400×400 500×500 630×630 800×800 1250×1250
Макс. грузоподъемность (кг) 400 800 1300 2000 3000
Угол индексации стола 1°×360° 1°×360° 1°×360° 1°×360° 1°×360°
Перемещение по осям X/Y/Z (мм) 630/620/710 780/750/800 1050/900/900 1400/1100/1050 1700/1400/1240
Скорость быстрого хода по осям (м/мин) 60 54 54 45 45
Частота вращения шпинделя (об/мин) 10000 8000 8000 8000 6000
Тип держателя инструмента BT40 BT50 BT50 BT50 BT50
Емкость инструментального магазина (шт.) 40 40 40 40 40
Время смены инструмента (с) 1.2 (между инструментами)
3.4 (между операциями)		 2 (между инструментами)
4.2 (между операциями)		 2 (между инструментами)
4.2 (между операциями)		 2.5 (между инструментами)
6 (между операциями)		 2.5 (между инструментами)
6.2 (между операциями)
Макс. масса инструмента (кг) 8 25 25 25 25
Макс. диаметр инструмента (мм) Ø82/Ø150 (без смежных инструментов) Ø115/Ø270 (без смежных инструментов) Ø115/Ø270 (без смежных инструментов) Ø115/Ø270 (без смежных инструментов) Ø115/Ø270 (без смежных инструментов)
Макс. длина инструмента (мм) 350 500 500 500 500
Кол-во челночных столов 2 2 2 2 2
Время смены стола (с) 5 6 12 12.5 35
Точность позиционирования 0.008 0.008 0.01 0.01 0.015/0.012/0.012
Повторяемость 0.005 0.005 0.006 0.006 0.007
Вес (кг) 8000 14000 18000 24500 32500
Габариты (мм) 5952×2522 4891×3200 5145×3342 6153×3717 6087×8075
Особенности горизонтального обрабатывающего центра с ЧПУ
Высокая точность

Все оси (X/Y/Z) оснащены охлаждаемыми шарико-винтовыми парами, эффективно снижающими тепловые деформации при высокоскоростном перемещении. Интегрированная температурная компенсация использует датчики, установленные в ключевых точках конструкции, для автоматической корректировки позиций осей.

Высокая скорость

Обрабатывающий центр оснащен встроенным электроприводным шпинделем с максимальной частотой вращения 12 000 об/мин и двухступенчатым внутренним переключением передач, поддерживающим как низкоскоростное резание, так и высокоскоростную чистовую обработку. Высокожесткие линейные направляющие на всех осях позволяют достигать скорости перемещения до 60 м/мин. Механизм автоматической смены инструмента с двумя захватами поддерживает замену инструмента всего за 2 секунды, максимизируя общую производительность.

Структурная стабильность

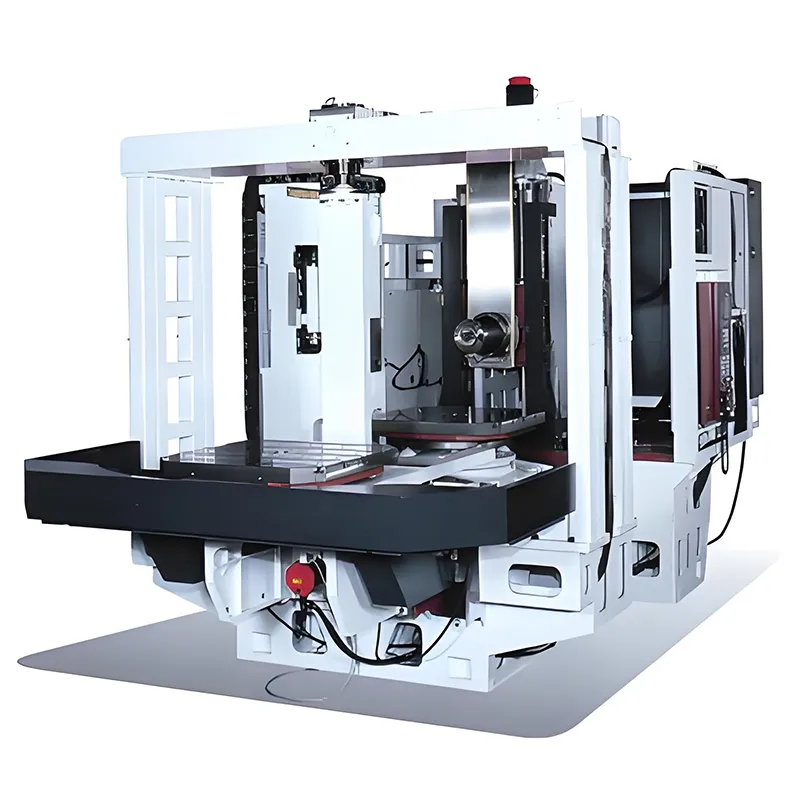

Основание обрабатывающего центра выполнено из песчано-полимерного литья, со станиной цельнолитой конструкции. Колонна, салазки и стол перемещаются по этому жесткому основанию, в то время как поворотный стол и механизм автоматической смены инструментов закреплены на корпусе станка, что повышает структурную целостность. Использование конечно-элементного анализа (FEA) на этапе проектирования гарантирует оптимальное распределение нагрузок и виброустойчивость.

Особенности основных компонентов
Высокоскоростной механизированный шпиндель

Интегрированная двухступенчатая трансмиссия поддерживает как низкоскоростную обработку с высоким моментом, так и высокоскоростное чистовое резание.

Шарико-винтовые пары с полостным охлаждением

Продвинутые полые шарико-винтовые пары на всех осях уменьшают тепловые искажения, значительно повышая точность обработки.

Система температурной компенсации

Встроенные термодатчики и программная компенсация в реальном времени улучшают точность в изменяющихся рабочих условиях.

Высокие скорости подачи

Быстрые перемещения со скоростью 60 м/мин сокращают время цикла и увеличивают общую производительность.

Быстрая смена инструментов

Механизм автоматической смены инструмента с двумя захватами обеспечивает надежную смену инструмента всего за 2 секунды, сокращая простои.

Цельнолитое основание с оптимизированной по FEA структурой

Станина машины выполнена из цельнолитой конструкции. Использование конечно-элементного анализа в процессе проектирования обеспечивает повышенную жесткость, минимизацию вибраций и баланс конструкции под нагрузкой.
